測定ノイズは業界最高レベルの±５０ｆＡ以下
概要

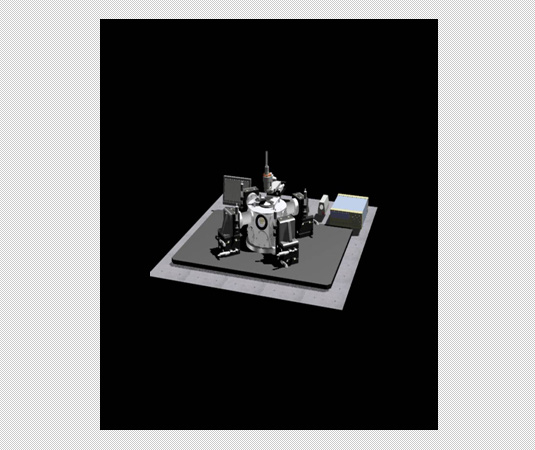

冷媒移送式冷凍機を用いたベーシックな仕様の極低温プローバーです。
比較的高速に6K以下の極低温環境を作り出すことが可能です。更に信号系は当社ならではの工夫を随所に施し、測定ノイズは業界最高レベルの±５０ｆＡ以下を実現、１ｐＡクラスの非常に微小な測定信号も余裕をもって検出可能です。
仕様
| 項目 | GRAIL 10-Helips-X |
| 機器構成 | 極低温プローバー本体×１式 |
| プローバー本体概略寸法 | 915(w)×798(D)×600(H) |
| 重量 | プローバー本体：150kg程度 |
| 冷却方式 | 冷媒輸送式冷凍機（型式：LT-3B） |
| 測定温度範囲 | 6K以下～373K(LHe) 80K以下～373K（LN2） |
| 測定可能エリア | 25mm×25mm以下 |
| 最低温度までの冷却時間 | 60分以内 |
| 温度安定性 *1 | 6K～RT：±0.2K RT～373K：±0.5K |
| 測定ノイズ | ±50fA以下 |
| プローブ数 | 0～6本 *1 |
| プローブ移動量 | X軸：50mmFS Y,Z軸：25mmFS |
| 信号コネクター | TRIAXコネクター×（プローブ数+1） *2 |
| 試料ステージ移動量 | 移動機構無し |
| 取付可能オプション類 *2 |
マグネットkit / 高温kit（200℃） / 光導入kit>
高耐圧kit / 高周波kit / ステージ移動kit |
*1)：型式のXの部分が本数を表します
*2)：+1はバックゲート用
