| 用途 | 試験・研究向け |
|---|---|
| 概要 | 大学、研究機関での試験研究向けに開発された小型卓上タイプの塗布装置です。 |
| 基材サイズ | 10cm x 10cm |
| ノズル数 | 1 |
| シリンジ容量 | 10cc |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV |
| 装置寸法 | W450 x D450 x H750mm |
| 設定方法 | X,Y方向で動作設定 |
| ユーティリティ | AC100V |
| 排気ダクト径 | φ50mm |
| HEPAフィルター | 付属 |
| ノズル観察カメラ | - |

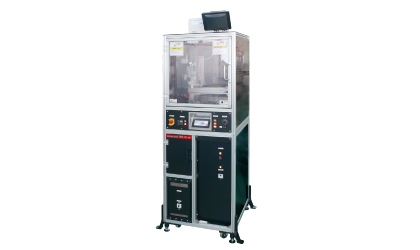

| 用途 | 試験・研究向け |
|---|---|
| 概要 | 15cm角の基材まで対応した、試験研究用の塗布装置です。小さなスペースでも設置が可能な小型装置です。 |
| 基材サイズ | 15cm x 15cm |
| ノズル数 | 1 |
| シリンジ容量 | 10cc |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV |
| 装置寸法 | W600 x D600 x H1750mm |
| 設定方法 | X,Y方向で動作設定 |
| ユーティリティ | AC100V |
| 排気ダクト径 | φ100mm |
| HEPAフィルター | 付属 |
| ノズル観察カメラ | 付属 |
| 用途 | 試験・研究向け |
|---|---|
| 概要 | 20cm角の基材まで対応した中型の試験装置です。 |
| 基材サイズ | 20cm x 20cm |
| ノズル数 | 1 |
| シリンジ容量 | 10cc |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV |
| 装置寸法 | W900 x D800 x H1800mm |
| 設定方法 | X,Y方向で動作設定 |
| ユーティリティ | AC100V |
| 排気ダクト径 | φ100mm |
| HEPAフィルター | 付属 |
| ノズル観察カメラ | 付属 |

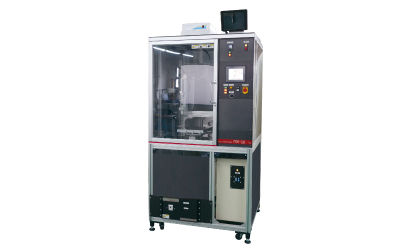

| 用途 | 小ロット量産向け |
|---|---|
| 概要 | 任意にノズル移動座標を設定できるPDR-08の上級モデルです。 |
| 基材サイズ | 20cm x 20cm |
| ノズル数 | 1 |
| シリンジ容量 | 10cc |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV |
| 装置寸法 | W900 x D800 x H1800mm |
| 設定方法 | X,Y,Z方向で動作任意設定 |
| ユーティリティ | AC100V |
| 排気ダクト径 | φ100mm |
| HEPAフィルター | 付属 |
| ノズル観察カメラ | 付属 |

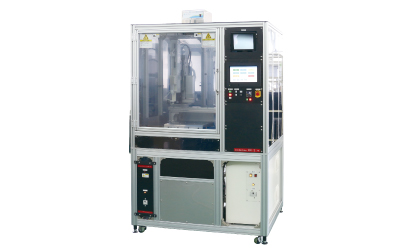

| 用途 | 小ロット量産向け |
|---|---|
| 概要 | 30㎝角の基材まで対応した小ロット量産向けモデルです。ノズル移動座標設定も可能です。 |
| 基材サイズ | 30cm x 30cm |
| ノズル数 | 1 |
| シリンジ容量 | 100cc |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV |
| 装置寸法 | W1200 x D1000 x H1850mm |
| 設定方法 | X,Y,Z方向で動作任意設定 |
| ユーティリティ | 三相AC200V |
| 排気ダクト径 | φ100mm |
| HEPAフィルター | 付属 |
| ノズル観察カメラ | 付属 |

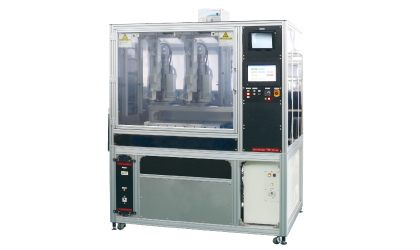

| 用途 | 小ロット量産向け |
|---|---|
| 概要 | 60cm角の基材まで対応した小ロット量産向けモデルで、ノズルも最大2本まで搭載可能です。ノズル移動座標設定も可能です。 |
| 基材サイズ | 60cm x 60cm |
| ノズル数 | 2 |
| シリンジ容量 | 100cc x 2 |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV x 2 |
| 装置寸法 | W1800 x D1500 x H1800mm |
| 設定方法 | X,Y,Z方向で動作任意設定 |
| ユーティリティ | 三相AC200V |
| 排気ダクト径 | φ100mm |
| HEPAフィルター | 付属 |
| ノズル観察カメラ | 付属 |

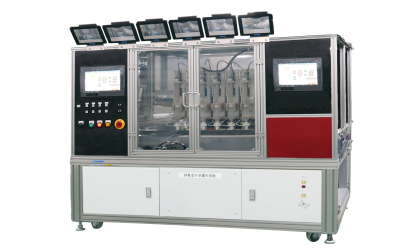

| 用途 | 量産向け |
|---|---|
| 概要 | 大型基材、多数本ノズル、連続搬送等、量産向けの特注装置です。お客さまのご要望に応じて設計製作致します。 |
| 基材サイズ | 100cm x 30cm |
| ノズル数 | 8 |
| シリンジ容量 | 100cc x 8 |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV x 8 |
| 装置寸法 | W5000 x D2000 x H1900mm |
| 設定方法 | X,Y,Z方向で動作任意設定 |
| ユーティリティ | 三相AC200V |
| 排気ダクト径 | φ100mm |
| HEPAフィルター | 付属 |
| ノズル観察カメラ | 付属 |

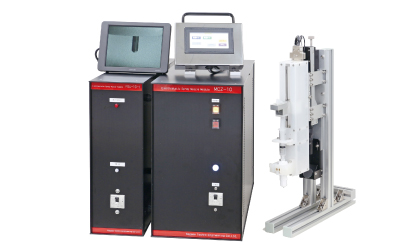

| 用途 | 量産向け |
|---|---|
| 概要 | 電源、ノズル、コントローラーのモジュールセットです。液剤の装填量は最大10ccまで対応可能です。 |
| 基材サイズ | - |
| ノズル数 | 1 |
| シリンジ容量 | 10cc |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV |
| 装置寸法 | - |
| 設定方法 | - |
| ユーティリティ | AC100V |
| 排気ダクト径 | - |
| HEPAフィルター | - |
| ノズル観察カメラ | オプション |
| 用途 | 量産向け |
|---|---|
| 概要 | 電源、ノズル、コントローラーのモジュールセットです。液剤の装填量は最大100ccまで対応可能です。 |
| 基材サイズ | - |
| ノズル数 | 1 |
| シリンジ容量 | 100cc |
| ノズル内径 | 100〜1000μm |
| 出力電圧 | Max15kV |
| 装置寸法 | - |
| 設定方法 | - |
| ユーティリティ | AC100V |
| 排気ダクト径 | - |
| HEPAフィルター | - |
| ノズル観察カメラ | オプション |
