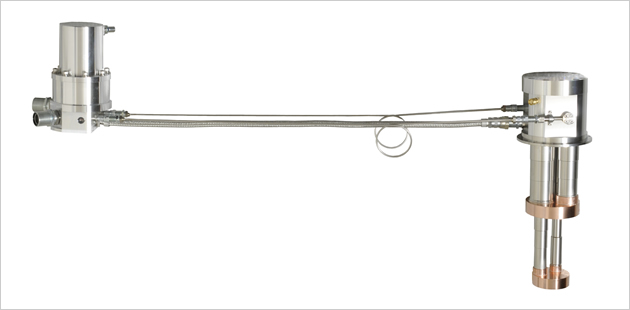

好評の1Wタイプに、コールドヘッド/パルプユニット分離型が加わりました
世界NO.1の納入実績を誇る4K-冷凍機に新たな機種が加わりました。
従来の4K-冷凍機と同様、幅広い用途への応用が可能です。
仕様
| 項目 | 4K パルスチューブ RP-082B2S | |
| 型式 | SRP-082B2S-F70H | SRP-082B2S-F70LP |
| 冷凍原理 |
2段式パルスチューブ冷凍機/連結管1000mm
住友重機械工業株式会社出願特許 第3895516号 |
|
| 到達温度（参考値） | 3K以下 | |
| 冷凍能力 |
35W＠45K（50Hz／60Hz）
0.9W＠4.2K（50Hz／60Hz） |
|
|
冷却到達時間（参考値）
2nd ステージ 290K→4.2K |
90分以内（50Hz／60Hz） | |
| 冷凍能力経時劣化量(10,000時間後) | 10% | |
| 取付け方向 | 鉛直下向き | |
|

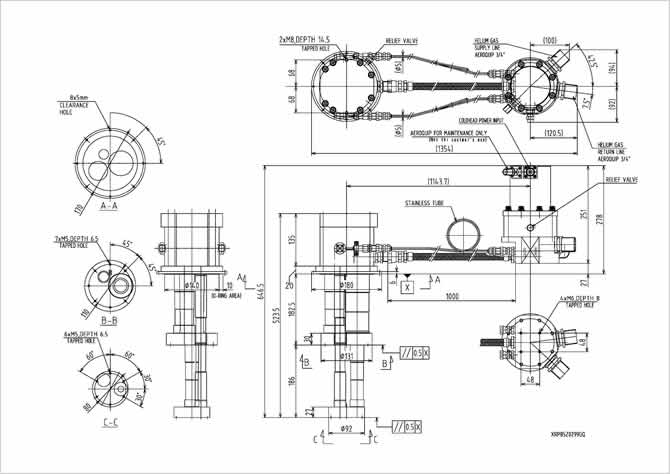

コールドヘッド
寸法 |
約 H:647×W:1354×L:180 | |
|
コールドヘッド
重量 |
約 20Kg | |
|
モーターユニット
（ロータリーバルブユニット） 重量 |
約 10Kg | |
| コンプレッサー | ||
| 重量 | 100kg | |
| 電源電圧 |
AC380,400,415V 3相 50Hz
AC480V 3相 60Hz |
AC200V 3相 (50Hz／60Hz） |
| 消費電力 (定常時) | 約7.2KW/8.5KW（50Hz／60Hz） | 約7.7KW/9.1KW（50Hz／60Hz） |
| 電源コード | 10m | 5m |
| 冷却方法 | 水冷 | |
| 冷却水流量 | 6.8-9.8L/分 以下 | 6.8-9.8L/分 以下 |
| 冷却水水温 | 5℃～25℃ | 5℃～25℃ |
| 冷却水水質 | 上水相当 | |
納入範囲（標準構成）
RP-082B2S 冷凍機ユニット
F-70LP/H 圧縮機ユニット
20mフレキシブルガスホース
20mコールドヘッドパワーケーブル
5m入力電源ケーブル
ガス充填治具、ガスホース接続用レンチキット
